華豫YCX系列自封式箱側吸油過濾器

產品型號:0

產品類別:吸油過濾器

應用范圍:

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

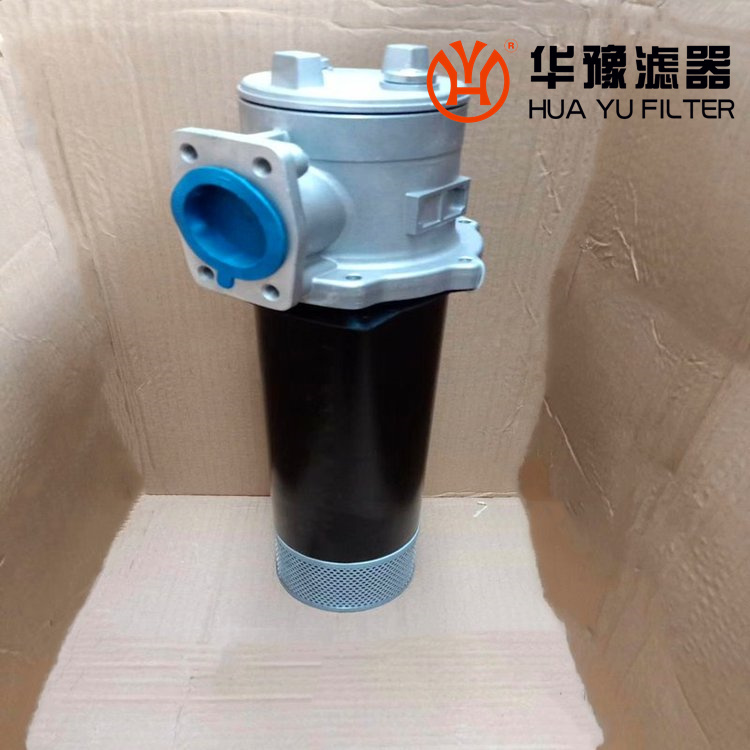

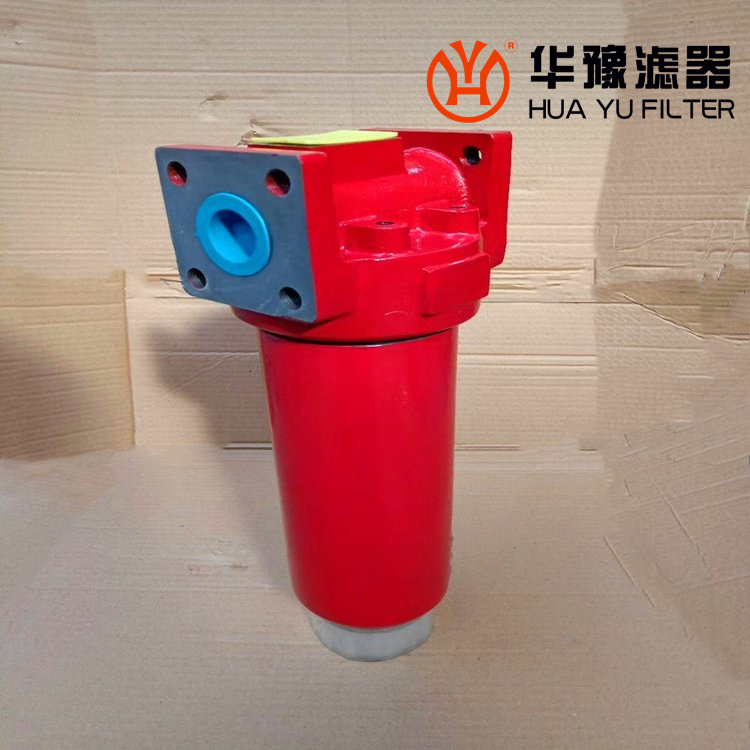

YCX系列自封式箱側吸油過濾器

產品介紹：

本過濾器適用于油泵吸油口處濾除油液中的雜質，用以保護油泵及其他液壓元件，有效地控制液壓系統污染，提高液壓系統清潔度。

過濾器配有發訊器，旁通閥，自封閥，集污盅。具有通油能力大，阻力小等優點。其主要性能特點有：

1、過濾器可直接安裝在油箱的側面、底部和上部，筒體伸入油箱的油液中。出油口設有螺紋和法蘭連接方式，與油泵吸油口連接，管路簡單，安裝方便。

2、設有油路自封裝置，清洗濾芯十分方便，當清洗或更換濾芯時卸下自封螺栓，安裝在筒體低部的自封閥便會自行關閉，切斷油路，使油箱內的油液不會外溢，當裝配濾芯時，應特別注意裝濾芯裝入筒體內的定位槽，然后將頂杠插入自封閥定位孔座內，待檢查裝配位置正確無誤后裝上上蓋，旋緊自封螺栓，此時自封閥自行開啟，過濾器進入工作狀態。

3、在過濾器出油口設有濾芯堵塞發訊器，具有直觀和自動發訊兩種功能。通過觀察發訊器上的指示表，可以隨時了解濾芯堵塞情況。當濾芯堵塞，出油口真空度達到0.03MPa時，發訊器便會發出訊號，此時應停機清洗或更換濾芯。

4、在濾芯上部設有旁通閥，當發訊器報警后不能立即處理故障，出油口真空度升至大于0.032MPa時，旁通閥便會自行開啟，另開油路，以保護過濾器不受損壞，并避免油泵出現吸空現象，確保系統照常運行。

性能特點

1.簡化管路：本濾油機屬于多功能集成型，它直接安裝在油箱側面或底部，因此省略了截止閥、之家、部分管夾、管件等，使管路簡化、設備結構緊湊。

2、安全可靠：

a、設有自封裝置：由于備有在維修時自動切斷與油源通道，維修后自動開啟與油源通道，因此避免了因對截止閥操作失誤，引起液壓泵損壞事故。

b、設有壓差發訊裝置及旁通閥：當濾芯被污物堵塞，濾油器進出油口壓差增0.03MPa時，壓差發訊裝置能自動開啟電源發訊。（發訊電源0~36伏范圍內通用）。若此時不能停機及時處理，則旁通閥即自動開啟，另開油路避免液壓泵產生吸空損壞事故。

c、發訊裝置接口螺紋為：M20*1.5和M18*1.5兩種，也可由用戶自配接真空壓力表。

3、更換或清洗濾芯方便：由于本濾油機裝載油箱側面或底部，上面露在外面，一旦需要更換或清洗濾芯時，只要擰下露出部的端蓋中心大螺栓，然后寫下圓周螺釘及端蓋，即可去除濾芯組件。

4、正確設計安裝位置：為了避免空氣和盡量少的污染物吸入濾油器，濾油器尾部圓周上的吸油口離油箱液面距離應為3d-4d（d為濾油器出油口通徑，即外形尺寸圖中D6尺寸），離油箱地面的距離推薦為150至350mm（具體根據選用濾油器的大小而定）。
